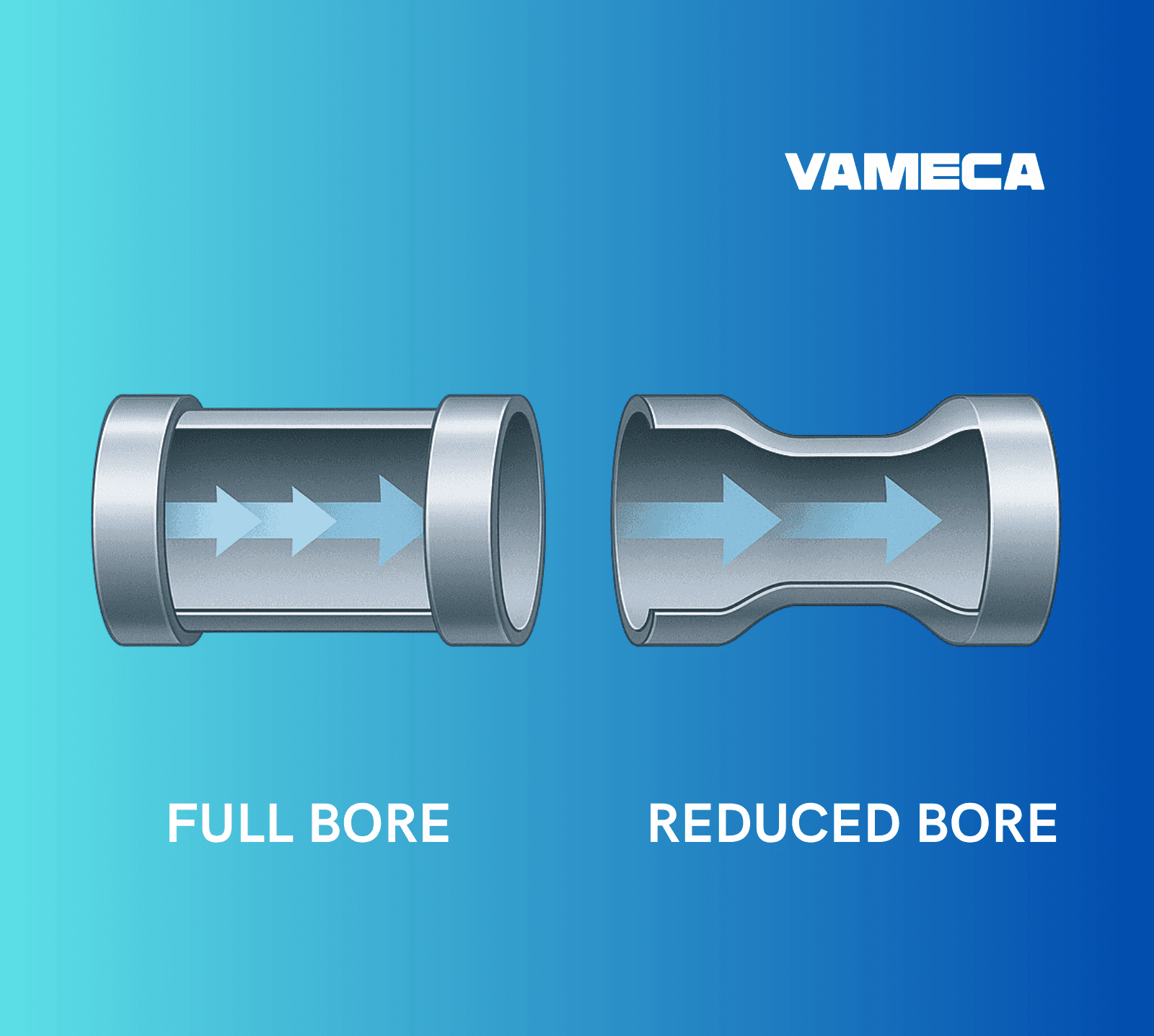

Dans la robinetterie industrielle, cette question revient souvent : faut-il opter pour une vanne à passage intégral ou passage réduit ?
Sur le papier, la différence paraît mineure. En réalité, c’est une décision qui influence directement le débit, la consommation d’énergie, et la durée de vie de vos équipements.

Passage intégral : Le flux libre

Une vanne à passage intégral (full-bore) garde le même diamètre intérieur que la tuyauterie.
Résultat : le fluide circule sans restriction, la perte de charge est minimale et les composants internes s’usent beaucoup moins vite.

C’est le bon choix quand :

• Le débit est élevé ou variable, comme sur des lignes principales ;

• Le fluide contient des boues, particules ou fibres (eaux usées, pâte à papier, procédés miniers) ;

• On veut limiter les fuites fugitives et la cavitation ;

• La ligne est piggable (racleur ou nettoyage mécanique) ;

• Les arrêts non planifiés coûtent cher à l’exploitation.

Passage réduit : Le compromis économique

Le passage réduit (reduced-bore) présente un alésage plus petit que la conduite.
La vanne est plus compacte, moins chère à l’achat, mais elle crée une restriction permanente dans le flux.

Pertinent pour :

• Des utilités non critiques (eau de service, air comprimé, circuits glycol) ;

• Des petits diamètres où la différence de débit reste négligeable ;

• Des applications où la priorité est au prix unitaire plus qu’à la performance.

Mais attention : sur les réseaux de pompage ou de vapeur, cette réduction se traduit souvent par des surcoûts énergétiques de plusieurs milliers de dollars par an.
Le “gain” à l’achat devient vite un mauvais calcul à moyen terme.

Cas d’usage concrets

• Stations de traitement des eaux : passage intégral sur les lignes de boues ou d’eau brute ; passage réduit possible sur les utilités annexes.

• Réseaux de chaleur urbains : full-bore recommandé sur les sections enterrées ou à débit variable.

• Applications vapeur : toujours full-bore sur les isolations principales, sinon risque d’érosion et de bruit.

• Secteur minier : full-bore avec sièges renforcés pour éviter l’encrassement et l’usure prématurée.

• Industrie chimique : reduced-bore toléré sur boucles de refroidissement ou circuits auxiliaires uniquement.

Erreurs fréquentes à éviter

• Mélanger passage intégral et réduit sur une même ligne : cela crée des vitesses inégales et des turbulences.

• Sous-estimer le débit maximal — le calcul doit inclure les phases de lavage ou purge.

• Oublier l’impact sur la pompe : chaque 0,1 bar de perte inutile, c’est de la puissance consommée et de la chaleur dissipée.

• Ignorer l’effet sur l’actionneur : plus de perte = plus de couple = motorisation surdimensionnée.

• Choisir uniquement sur le prix d’achat — alors que le coût énergétique se paye chaque jour d’exploitation.

En clair

• Passage intégral = performance, débit, fiabilité, durée de vie.

• Passage réduit = coût initial plus bas, mais pertes et usure plus rapides.
  Le bon choix dépend de votre type de fluide, de la criticité de la ligne et de votre horizon de rentabilité.
